Unboxing & Zusammenbau

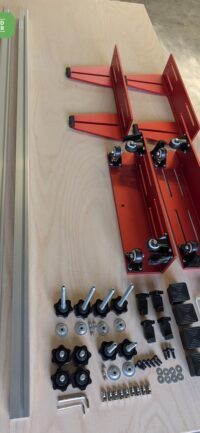

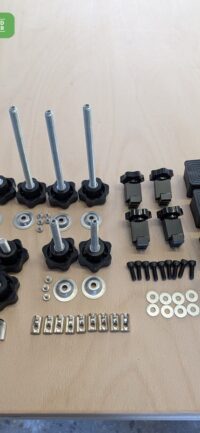

Das Paket des Frässchlittens ist relativ groß und beinhaltet alle Einzelteile, die du für den Zusammenbau benötigst:
- Anleitung in englischer Sprache
- 2x Seitenplatte
- 2x L-Wagen
- 2x Aluminium-Strangenprofil
- 1x Grundplatte mit Befestigungslöcher
- 1x Grundplatte ohne Löcher
- 4x Halterungen für die Grundplatte
- 4x Verlängerter Sterngriff M10*40mm
- 2x Sterngriff M10*16mm
- 4x Sterngriff M10*20mm
- 4x Eckschutz
- 8x Sechskantmutter M6*15mm
- 8x Elastische Mutter
- 1x Schraubenschlüssel M6
- 1x Schraubenschlüssel M1.5
Die verwendeten Materialien sind sauber verarbeitet und die Aluminiumteile machen einen stabilen und hochwertigen Eindruck.

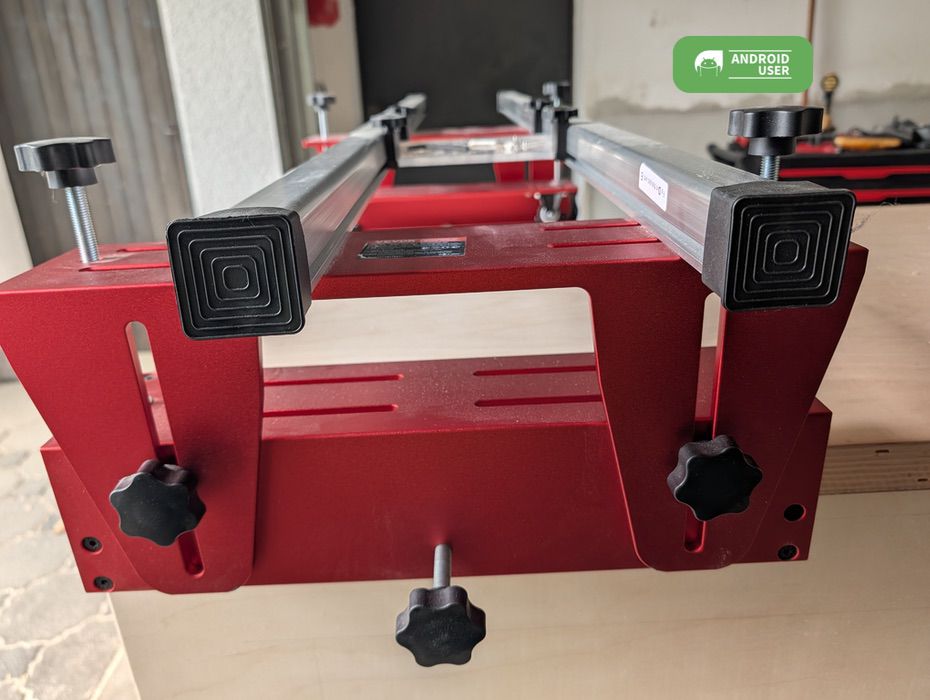

Einstellung der Breite und Ausrichtung der Aluprofile
Die beiden Aluminiumprofile haben eine Länge von 153 cm. Damit kannst du die Breite des Frässchlittens exakt an deine Arbeitsfläche anpassen. Den Überstand kannst du bei Bedarf einfach mit der Kappsäge mit einem Alu-Sägeblatt abtrennen. Für die Kanten liefert VEVOR noch einen extra Kantenschutz mit.
Der Zusammenbau war recht schnell erledigt und hat mit der Anleitung circa eine halbe Stunde gedauert. Die Grundplatte verfügt über vorgefertigte Löcher für deine Oberfräse. Hier musst du ein wenig rumprobieren, in welche der Löcher der Frässchuh deiner Oberfräse passt. Falls du die Oberfräse nirgends befestigen kannst, steht dir noch eine zweite Grundplatte zur Verfügung. Hier hast du die Möglichkeit die entsprechenden Löcher selbst zu bohren.
In unserem Fall hat die Werkbank eine Breite von 80 cm. Wir trennen die Aluprofile im Anschluss an den Test dann bei ca. 105 cm ab, damit wir den Frässchlitten dann auch noch auf einer weiteren Werkbank verwenden können, welche etwas breiter ist.

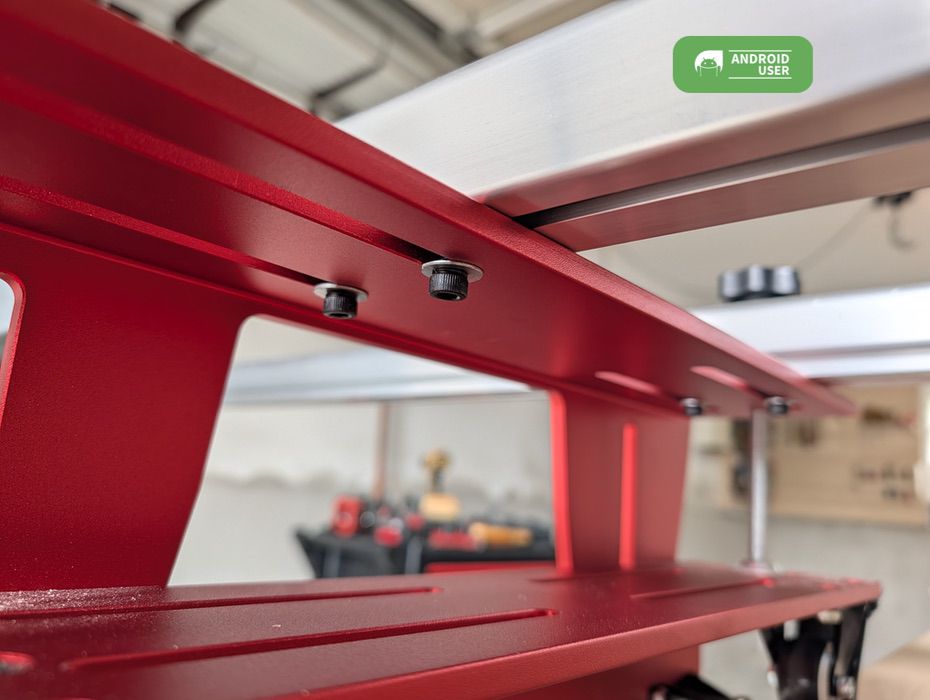

Die Schrauben zum Fixieren der Aluprofile befinden sich unterhalb der Seitenteile. Da man die Breite im Normalfall aber nur 1x einstellt, geht das in Ordnung. Für das Ausrichten der beiden Aluprofile in der Tiefeneinstellung nimmst du einfach die beiden Grundplatten und fügst sie links und rechts in die Führungsschiene ein. Nun kannst du die Schrauben festziehen.
Einstellung der Höhe

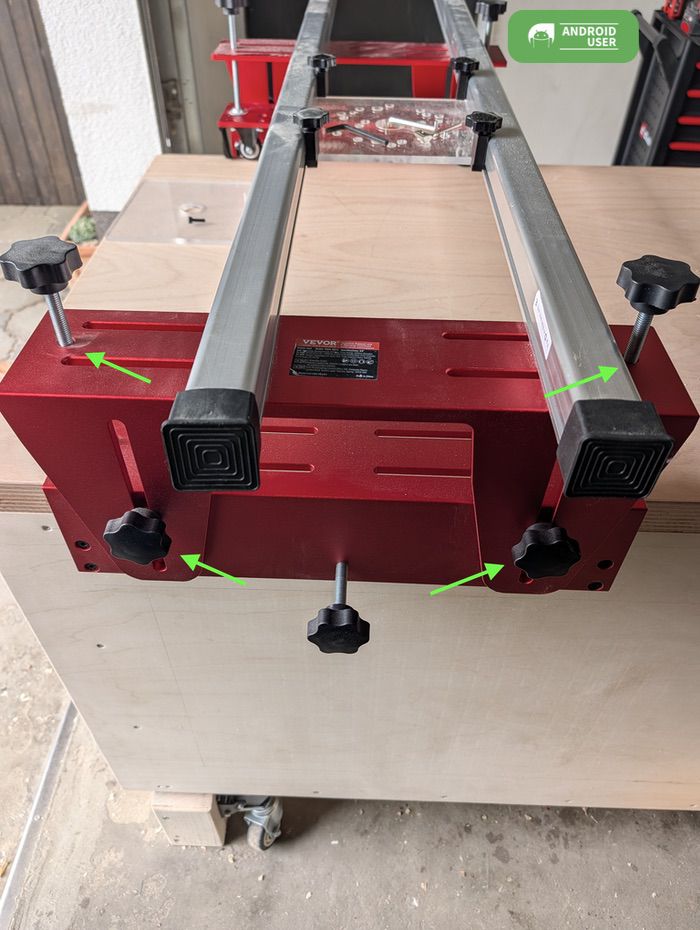

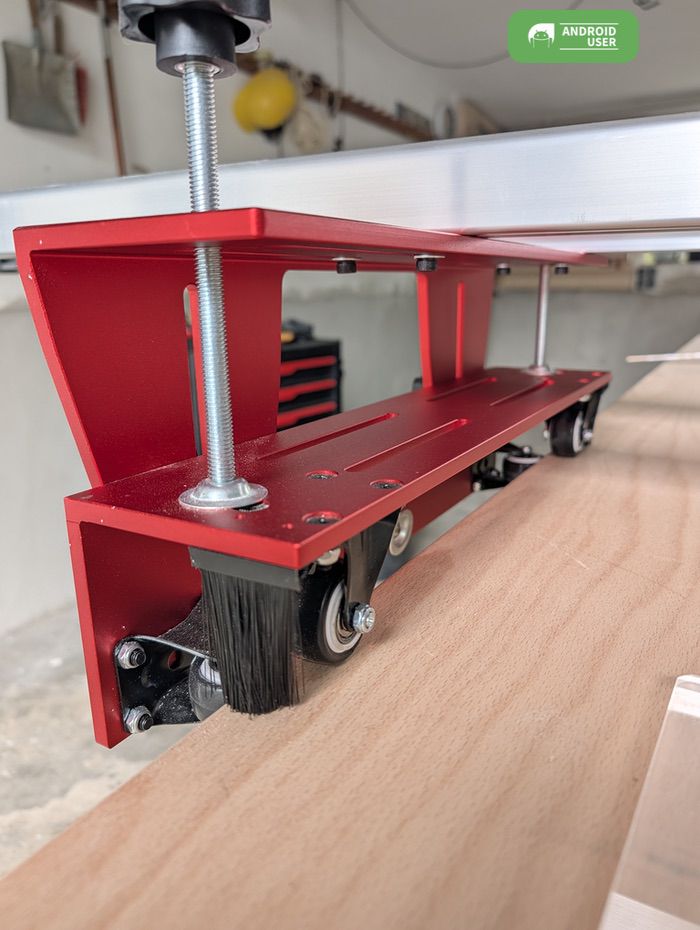

Die Höhenverstellung des VEVOR Frässchlittens ist stufenlos. An der Oberseite stellst du die gewünschte Höhe mit den beiden Gewindeschrauben ein, während du die Höhe seitlich mit jeweils zwei weiteren Gewindeschrauben fixierst.
Das feine Gewinde macht die Justierung sehr präzise, aber auch zeitaufwendig. Da die Einstellung stufenlos ist, kann es herausfordernd sein, auf beiden Seiten exakt die gleiche Höhe zu erzielen. Hier habe ich einen Tipp für dich, wie du das schnell und einfach lösen kannst:
Lege dir einfach ein oder mehrere Stücke Multiplex unter, um die Höhe auf beiden Seiten exakt gleich einzustellen. Das spart Zeit und sorgt für ein perfektes Ergebnis.
Die Mindesthöhe des Frässchlittens beträgt ca. 18 cm. Das heißt, dass du dir etwas unterlegen musst, wenn du zum Beispiel flache Werkstücke planfräsen möchtest.
Einstellung der Grundplatte
Du montierst deine Oberfräse bzw. den Frässchuh mittels Schrauben an der Grundplatte und führst diese dann in die Nut der Aluschienen ein. Du kannst die Grundplatte frei bewegen, hast aber durch die 4 Halterungen auch die Möglichkeit, die Position der Grundplatte zu sperren und so die Planfräse in nur eine Richtung zu benutzen.
VEVOR Frässchlitten in der Praxis

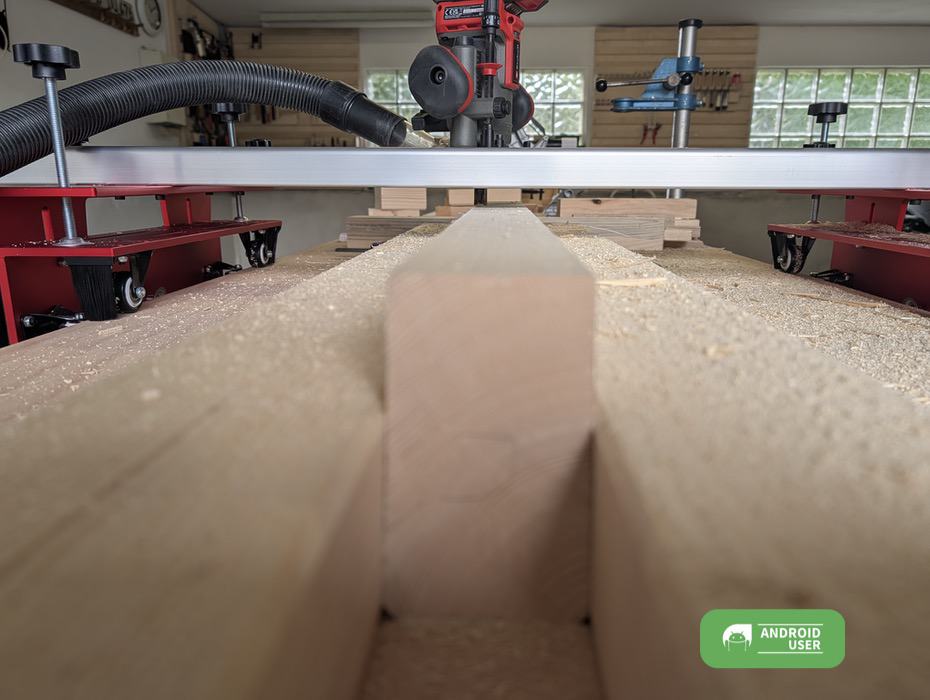

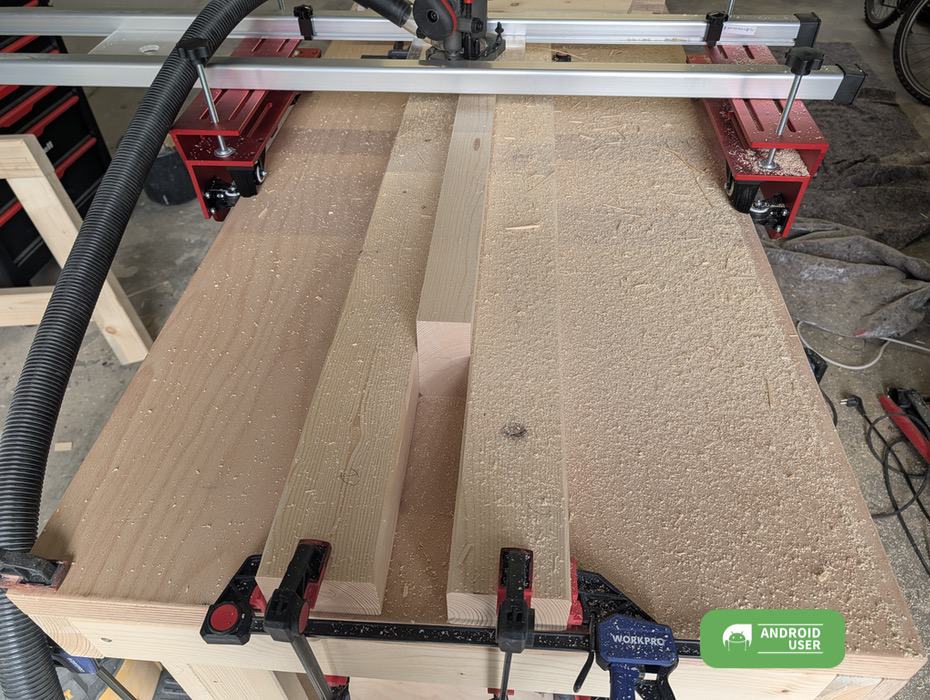

Ich bin gerade im Begriff eine Hollywood-Schaukel zu bauen und habe mir dafür im Holzhandel 6×10 cm Konstruktionsvollholz (KVH) geholt. Das Gestell der Hollywoodschaukel möchte ich gerne mit einer Zapfenverbindung herstellen. Das KVH aus dem Holzhandel besitzt allerdings meistens eine Fase und wenn du damit eine Zapfenverbindung herstellst, würdest du eben diese Fase bei der Verbindung sehen. Daher tragen wir diese Fase nun mit der Planfräse ab:
Ich war anfangs etwas skeptisch wegen der T-Nut-Schiene, weil ich denke, dass hier eine Linearschiene vielleicht besser geeignet wäre. Aber nachdem ich einige Stunden mit der Planfräse gearbeitet habe, finde ich, dass diese ausgesprochen gut mit dem Schlitten funktioniert. Für das Planfräsen versetzt du den Schlitten ja nur um jeweils ca. 5mm, und dafür ist die T-Nut Schiene mehr als ausreichend.
Die Planfräse von VEVOR verfügt über keinen Absaugstutzen. Jeder, der schonmal Holz abgerichtet hat weiß, wieviel Sauerei dabei entsteht – gerade mit der Oberfräse ohne Absaugung.
Die Bürsten, die sich vor und hinter den Rollen befinden, schieben die Holzspähne auf die Seite. Jedoch bleibt hier immer noch etwas an Material liegen. Um das zu minimieren, werde ich im Nachgang einen Absaugstutzen mit dem 3D-Drucker fertigen und am Frässchlitten anbringen.
Es gibt aber noch eine weitere, einfache Möglichkeit, wie du die Lauffläche sauber halten kannst:
Lege auf beiden Seiten unter die Laufrollen einen ca. 4 cm breiten Streifen aus 21er Multiplex und fixiere ihn vorne und hinten mit Einhandzwingen.
Das hat gleich zwei Vorteile:
- Es verhindert, dass zu viele Holzspäne auf die Lauffläche gelangen. Dadurch bleibt die Rollbewegung reibungslos.
- Die Einhandzwingen definieren einen klaren Start- und Endpunkt. So läuft deine Planfräse nicht Gefahr, versehentlich über die Kante deiner Werkbank zu fahren.
Fazit
Der Frässchlitten von VEVOR macht einen guten Eindruck, bietet aber auch Verbesserungspotential. Der Lauf der Rollen auf der Werkbank funktioniert gut. Du musst allerdings darauf achten, dass keine Holzspähne innerhalb der Laufrichtung liegen. Die Höhenverstellung hätte besser gelöst werden können, aber man kann sich hier mit Multiplex-Stücken behelfen.
Der Frässchlitten bietet auch die Möglichkeit die horizontale oder vertikale Richtung zu sperren, um zum Beispiel eine Nut in ein Werkstück fräsen zu können. Durch das Konzept mit den Rollen finde ich es allerdings etwas schwierig, das Werkstück exakt parallel zu den Rollen zu positionieren. Für das Millimeter genaue Arbeite würde ich dann doch eher auf eine Lösung mit Linearschienen setzen. Zum Planfräsen kann man den Frässchlitten aber auf jeden Fall sehr gut verwenden.
Durch die vielen Bohrlöcher der Grundplatte passt eigentlich so gut wie jede Oberfräse. Ich habe das mit einer Einhell TP-RO 18 und einer DeWalt DCW620 ausprobiert. Falls deine Oberfräse aber doch nicht passen sollte, liegt eine weitere Grundplatte bei, in die du die entsprechenden Löcher einfach selbst bohren kannst.
Der VEVOR Frässchlitten ist zum Preis von 189,99 Euro bei Amazon erhältlich.
