Darum laufen Android Applikationen immer besser

585
0

Die Dalvik Virtual Machine ist der eigentliche Motor des Android-Systems. Durch Tuning an diesem Motor schafft es Google, dass das mobile Betriebssystem von Version zu Version performanter wird.

README

Dieser Artikel zeigt die Unterschiede von Dalvik gegenüber einer Standard Java Virtual Machine und erklärt die Vorteile der Dalvik VM..

Android ist nicht nur ein Betriebssystem sondern auch eine Software-Plattform (Java) für mobile Geräte wie Smartphones, Mobiltelefone und Netbooks. Der eigentliche Motor dieses Systems ist die Dalvik Virtual Machine (DVM). Google hat sie von Anfang an für anspruchsvolle Java-Applikationen (Version 5.0 beziehungsweise 1.5) konzipiert, mit dem Ziel, diese Anwendungen auf extrem bescheidenen Hardware-Ressourcen möglichst effizient laufen zu lassen.

Die bescheidenen Ressourcen lassen sich wie folgt zusammenfassen: eine CPU mit maximaler Taktfrequenz von 500 MHz; 64 Megabyte Speicher, von denen nur 20 Megabyte für Applikationen zur Verfügung stehen; ein Linux Betriebssystem ohne Swap-Bereich und das ganze Gerät nur mit Batterien betrieben. Die für die Entwicklergemeinde jedoch wichtigste Randbedingung ist, dass alle Android-Applikationen mit einem gewöhnlichen Java SDK 5.0 geschrieben werden dürfen. Diese letzte Forderung wurde auch in der Tat umgesetzt, obwohl Java-Bytecode nicht direkt auf der DVM lauffähig ist. Java Bytecode wird für die Dalvik Virtual Machine speziell kompiliert und in einer Dex-Datei (Dateinamenserweiterung .dex) abgelegt.

Dieser Artikel beschreibt, worin sich die die Dalvik Virtual Machine von der Standard Java Virtual Machine unterscheidet, welche Rolle die Registerstruktur der DVM auf die allgemeine Performance des Android-Programmierungsmodells hat und wie sich das neue Bytecode-Dateiformat (Dex-Format) auf die Effizienz der DVM auswirkt. Er geht dabei insbesondere auf folgende Punkte ein:

  • die Rolle des Programms Zygote beim Starten der Dalvik Virtual Machine,
  • die Rolle der Registerstruktur der Dalvik Virtual Machine auf die allgemeine Performance des Android-Programmierungsmodells und
  • der Einfluss des neuen Class-File-Formats von Dalvik auf die Effizienz der virtuellen Maschine.

Gegen Ende des Artikels finden Sie auch Details zum neuen JIT (Just in time)-Compiler, der ab Android 2.2 der Dalvik VM beigefügt worden ist.

Starten von Android-Anwendungen

Bevor wir uns dem Starten von Android-Anwendungen zuwenden, werfen wir zuerst einen kurzen Blick auf das generelle Startprozedere beim Ablauf des Android Boot-Prozesses: Der init.rc-Prozess startet verschiedene Systemdienste (Daemons). Anschließend ruft er den Service Manager und Zygote aufgerufen. Zygote sorgt im weiteren Systemablauf dafür, dass jede Android-Anwendung als normaler Linux-Prozess gestartet wird. Der System-Manager stellt die Verbindung mit dem Linux-Kernel her, damit die Dienste, welche via Kernel-Treiber auf die Hardware zugreifen, später auch den Android-Anwendungen via API zur Verfügung stehen.

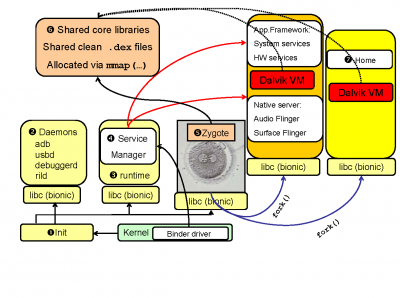

Abbildung 1 zeigt diese drei Schritte schematisch und schlägt auch die Brücke zum Start der eigentlichen Android-Anwendungen. Wie erwähnt, sorgt der Prozess Zygote dafür, dass eine Android-Anwendung als normaler Linux-Prozess mittels fork() gestartet wird. Jeder Linux-Prozess schleppt dabei die Bionic Library (Android-Version der Standard-C-Library libc) mit. Gleichzeitig startet Android zu jedem Prozess eine DVM mit eigenem Heap und Stack und stellt die notwendigen Bindings zu den Java-Core-Bibliotheken her. Dies hat verschiedene Vorteile, die sich direkt in der Struktur der DVM widerspiegeln: Zum einem ist das Problem der Sicherheit der Android-Java-Applikation (inbegriffen Byte Code Verifizierung) fast zu 100% durch die Linux-Prozesse garantiert. Zum andern kann Zygote vor dem Applikationsstart die wichtigsten Java-Pakete (Core Libraries) im speziellen Dex-Format in einen geschützten Speicherbereich laden, auf den alle Android-Applikationen über die DVM zugreifen dürfen. Die Auswirkungen dieses Designentscheids auf die Arbeit des Garbage Collectors erklärt der Abschnitt "Shared Memory und Garbage Collection" weiter unten.

Abbildung 1: Der
Abbildung 1: Der

Die Dalvik Virtual Machine

Die gewöhnliche Java Virtual Machine (JVM) ist eine Stack-Maschine, deren Instruktionen mit Bytecode dargestellt sind. Der Interpreter der JVM führt pro Bytecode den Dispatch-Prozess aus, welcher aus drei Phasen besteht:

  • fetch: der aktuelle Bytecode wird vom Stack geholt;
  • decode: in Abhängigkeit des Bytecode-Typs auf die notwendigen Argumente auf dem Stack zugreifen;
  • execute: die durch den Bytecode dargestellte Funktion ausführen. Diese Phase beansprucht freilich am meisten Zeit.

Ein Interpreter kann in C so konzipiert werden:



#define DISPATCH() { goto *op_table[*((s)++) - 'a']; }
static void interp(const char* s) {
    static void* op_table[] = {
        &&op_a, &&op_b, &&op_c, &&op_d, &&op_e
    };
    DISPATCH();
    op_a: printf("Hell"); DISPATCH();
    op_b: printf(" or"); DISPATCH();
    op_c: printf(" Para"); DISPATCH();
    op_d: printf("dise!
"); DISPATCH();
    op_e: return;
}

Listing 1: Einfache Struktur eines C-Interpreter-Programms. Der Stack ist mit einem linearen Array realisiert. Die Bytecodes, die als Argument der Funktion interpret(...) erscheinen, werden via DISPATCH() durch doppelte Indirektion zur richtigen Marke geführt, wo schließlich der dekodierte Bytecode ausgeführt wird.

In dieser Implementierung ist der Bytecode-Stack als Array dargestellt und die Dispatch- Stufe ist durch einen doppelten indirekten Zugriff via C-Zeiger kompakt und elegant realisiert. Diese einfache C-Funktion illustriert auch klar die drei Phasen des Interpreters, die oben erwähnt wurden. Nämlich wird op_x zuerst geholt (als Argument von interp(...); dann decodiert via DISPATCH() und schließlich ausgeführt (Funktion Aufruf nach der entsprechenden Bytecode Marke). Weiter geht mit dem wiederholten Aufruf von DISPATCH() am Ende der Zeile.

Register- vs. Stack-Maschine

Die DVM und JVM sind grob gesehen sehr ähnlich, wobei sie sich aber in zwei Hinsichten grundlegend unterscheiden: Die DVM ist nicht als Stack-Maschine, sondern als Register- Maschine realisiert, und die Längen der Opcodes betragen bei der DVM zwei anstatt nur einem Byte. Eine auf Register basierte virtuelle Maschine holt ihre Bytecodes und Operanden aus (virtuellen) Registern. Dazu ist es natürlich erforderlich, dass die Operanden in Abhängigkeit des Opcodes in bestimmte Register geschrieben und von dort wieder gelesen werden und nicht generell vom Stack geholt werden, wie es in einer Standard JVM geschieht.

Die Vorteile einer Register- gegenüber einer Stack-Maschine sind auf den ersten Blick nicht so evident, besonders wenn man zusammen mit der obigen Bemerkung bezüglich virtueller Register auch die DISPATCH()-Phase des Interpreters analysiert (siehe Listing 1). Solange der Stack und die virtuellen Register als lineare Arrays implementiert sind, unterscheiden sich die Realisierungen von DISPATCH() nur unwesentlich. Erst wenn die virtuellen Register auch wirklich in echten Prozessorregistern abgebildet werden, kann von einem Zeitgewinn bei der Ausführung der DISPATCH()-Anweisung ausgegangen werden. Mit einer Abbildung von virtuellen in reale Register handelt man sich aber auch einen gewaltigen Nachteil ein: Wenn man eine VM so modelliert, dass sie eine konkrete Prozessorarchitektur annähert, dann verliert man alle Portabilitätsvorteile einer herkömmlichen Stack-Maschine, die bekanntlich auf jeder erdenklichen Prozessorarchitektur realisierbar ist.

Auf der anderen Seite kann eine VM, die besser an die Hardware angepasst ist, direkt mit Maschinensprache umgehen und somit auf komplizierte Just-In-Time-Kompilierung verzichten. Diesen Vorteil macht sich auch die DVM zu nutzen, da sie sich primär auf die ARM-Architektur ausrichtet. Die DVM kann auf maximal 64K virtuelle Register zugreifen, die natürlich im L2- beziehungsweise Haupt-Speicher abgebildet werden müssen. Java Methoden, die mehr als 16 Argumente und Parameter benötigen, sind jedoch extrem selten, so dass üblicherweise fast alle Argumente und Parameter bei einem Methodenaufruf in den 16 vorhandenen 16-Bit-Registern des ARM-Prozessors Platz finden.

Interessanter wird es, wenn der Vergleich zwischen einer Stack und einer Register basierten VM auch auf die Bytecodelänge ausgeweitet wird. Wir vergleichen dazu in Tabelle 1 die Anzahl Code-Bytes für die Funktion tryItOut(...) aus Listing 2, welche zwei Integer-Parameter addiert und das Resultat zurückgibt.



public class FinallyInternal {
        public void tryFinally() {
                try {
                        tryItOut(1, 2);
                } finally {
                        wrapItUp();
                }
        }
        private int tryItOut(int r1, int r2) {
                int retVal;
                retVal = r1 + r2;
                return retVal;
        }
        private void wrapItUp() {
        }
   }

Listing 2: Das Test-Programm, das für die Analyse in Listing 3 benutzt wurde. Hier wurde speziell untersucht, wie die Klausel try{...} finally{...} von der Dalvik VM übersetzt wird.

Bei einer hypothetischen Register-VM müssen die beiden Operanden der Addition in Register kopiert werden. Bei der Dalvik VM sorgt bereits der Aufrufer der Methode für das Ablegen der Übergabeparameter in Registern. Das Zwischenspeichern des Resultats der Addition bevor es zurückgegeben wird, ist im Java Code klar ersichtlich und wichtig, weil ireturn das Resultat nur aus dem Operand-Stack holen kann.

Tabelle 1

Java VM 1.6 Register VM Dalvik VM (16 Bit Opcode)
0 iload_1 move v11 -> v2
1 iload_2 move v12 -> v3
2 iadd iadd v2 v3 -> v0 0000: add-int v0, v2, v3
3 istore_3
4 iload_3
5 ireturn ireturn v0 0002: return v0
?????- ??????- ?????????
6 Bytes 4 Bytes 6 Bytes
Tabelle 1: Vergleich Anzahl generierte Bytecodes bei einer Stack-VM (Java VM 1.6) und einer hypothetischen Register VM. In der dritten Spalte die tatsächlichen Bytecodes, welche von Dalvik 1.5 generiert werden. Die add-int-Instruktion benötigt mit ihren Parametern vier Bytes.

Wie das kleine Beispiel in Tabelle 1 schön zeigt, erreicht die Dalvik-VM die theoretisch mögliche Bytecode-Einsparung einer Register VM üblicherweise nicht. Dabei sollte man aber nicht vergessen, dass die DVM mit 16 Bit langen Opcodes arbeitet, was in Klartext bedeutet, dass die DVM pro Lesevorgang doppelt so viele Bytes lädt wie die Standard JVM. Gerade bei heute üblichen 16-Bit, 32-Bit- oder 64-Bit-Architekturen ist die Bearbeitung von lediglich 8 Bits pro Opcode eine Ressourcenverschwendung. Da bei einer Register VM die Argumente und Parameter in echte Prozessorregister geladen werden, ist deren Zugriff jedoch entsprechend schneller als derjenige auf einen externen Stack.

Ein weiterer kleiner Vorteil einer Register VM besteht darin, dass die typische Nebenbedingung einer Stack VM ersatzlos wegfällt: Am Ende einer Methode muss der Opcode Stack nicht im gleichen Zustand wie am Anfang sein.

Zusammengefasst lässt sich sagen, dass Register VM eine bessere Effizienz bei der Bearbeitung der Opcodes versprechen, und wenn Argumente und Parameter einer Java Methode in den Prozessorregistern Platz finden, ist auch die Ausführungszeit kleiner.

Wenn man auf eine portierbare Implementierung des Interpreters verzichtet (was ja Dalvik auch tut), kann man ihn auch sehr elegant und kompakt in der jeweiligen CPU- Maschinensprache programmieren. Eine besonders gelungene Implementierung ist diejenige für die ARM-CPU-Familie, die zurzeit in allen Android Smartphones eingesetzt wird [4].

Dalvik Opcodes

Alle 220 Opcodes von Dalvik werden einheitlich mit 16 Bit definiert. Dies ist nicht nur ein bewusster Entscheid, um eventuelle juristische Streitigkeiten mit Sun zu vermeiden, sondern auch eine sinnvolle Anpassung der VM an die realen Prozessorarchitekturen, die schließlich diese VM auch verwirklichen.

Die Struktur der Opcodes lässt sich gut anhand der Methode public void tryFinally() aus Listing 2 illustrieren.



Java VM -- 1.4  Java VM -- 1.5
0   aload_0     0  aload_0
1   invokevirtual #6    1  invokespecial #17
4   jsr 14      4  goto 14 (+10)
7   return      7  astore_1
8   astore_1    8  aload_0
9   jsr 14      9  invokespecial #20
12  aload_1     12 aload_1
13  athrow      13 athrow
14  astore_2    14 aload_0
15  aload_0     15 invokespecial #20
16  invokevirtual #5    18 return
19  ret 2
Dalvik VM
0000:invoke-direct{v1}, Lch/fhnw/examples/FinallyInternal;.tryItOut:()V
0003:invoke-direct {v1}, Lch/fhnw/examples/FinallyInternal;.wrapItUp:()V
0006: return-void
0007: move-exception v0
0008: invoke-direct {v1}, Lch/fhnw/examples/FinallyInternal;.wrapItUp:()V
000b: throw v0

Listing 3: Opcodes für die Methode tryFinally() generiert mit drei Java Compilern: a) Java 1.4: Anzahl Bytes 20; b) Java 1.5: Anzahl Bytes 19; c) Dalvik 1.5: Anzahl Bytes 22

In Listing 3 sind #6, #17 mit Lch/fhnw/examples/FinallyInternal;.tryItOut:()V und #5, #20 mit Lch/fhnw/examples/FinallyInternal;.wrapItUp:()V äquivalent. Zum Verständnis des Java 1.4 Codes ist es hilfreich zu wissen, dass jsr die Rücksprungadresse auf den Operanden Stack rettet. Somit wird in Instruktion 4 zur Instruktion 14 gesprungen, dort die gerettete Rücksprungadresse (7 return) vom Stack in die lokale Variable 2 gespeichert, dann die Methode der Finally-Klausel ausgeführt und schließlich mit ret 2 an die in Variable 2 gespeicherte Adresse zurückgesprungen. Der Opcode jsr ist somit eine Art von Java-Methodenaufruf, der aber die JVM-Spezifikation verletzt [1], [5]. Man hat dies ab Java 1.5 korrigiert. Die DVM von Android hält die JVM-Spezifikation ein und generiert erst noch besser lesbaren Code.

Der Aufbau eines Dalvik Opcodes lässt sich wiederum gut an einem Beispiel zeigen. Die Anweisung invoke-virtual {v4,v0,v1,v2,v3}, Foo.method6:(||||)V ruft eine Instanzmethode der Klasse Foo auf, konkret die sechste Methode in der Methodentabelle, die neben der This-Referenz noch vier Parameter v0, v1, v2 und v3 benötigt und keinen Rückgabewert liefert. v4 ist dabei die This-Referenz. Die Anweisung wird wie folgt codiert: 0x6E53 0x0600 0x0421. 6E codiert die eigentliche Instruktion invoke-virtual; in 53 steht die 5 für die Anzahl Parameter und 3 für v3; 0600 bezeichnet den Index in der Methodentabelle (Methode 6); 0421 bezeichnet die Parameter v0, v4, v2, v1. Dabei stellen die vx die (virtuellen) Register der DVM dar.

Dalvik spezifiziert auch Instruktionen, die erst nach der Verifizierung der Bytecode- Dateien (Dateinamenserweiterung .dex, siehe unten) vom Programm dexopt benutzt werden können. Dexopt gestaltet die Dex-Dateien effizienter. Dabei werden grundsätzlich drei Dinge [2] optimiert:

  • Alignement: Die Opcodes und die Daten müssen nach 16 Bit ausgerichtet sein. Spezielle Ausrichtungen wie zum Beispiel 64 Bit werden explizit in Assembler-Code vorgenommen. Dexopt führt zusätzliche Nop-Instruktionen (no operation) ein, um die gewünschte Ausrichtung zu erreichen.
  • Virtuelle Methoden: Für alle Aufrufe virtueller Methoden wird der Methodenindex durch einen Index in eine Vtable ersetzt, die die Startadresse des Code-Teils im .dex-File beinhaltet, Dadurch wird eine Indirektion eingespart. Dies ist besonders wichtig, weil Zygote vorkompilierte Klassen herunter lädt, die alle zukünftigen Instanzen der DVM benutzen.
  • Effizientere Opcodes: Einzelne Opcodes können durch effizientere ersetzt werden, wie zum Beispiel invoke-virtual-quick, welcher besonders effizient mit der Vtable des Zielobjektes arbeitet.

Die so optimierten Dex-Dateien bezeichnet man mit der Dateinamenserweiterung .odex.

Das Dalvik Executable Format

Ein so grundlegender Abschied vom klassischen Java .class-Opcode-Format, war dem DVM Team auch eine willkommene Möglichkeit, Korrekturen vorzunehmen, die den aktuellen Stand der Java-Erfahrungen widerspiegelten. Man sollte nur an die gewaltigen Probleme denken, die die Sun-Ingenieure bewältigen mussten, um das Konzept von Generics in Java zu realisieren, ohne die Struktur der Java Opcodes zu verändern!

Das Dalvik Executable Dateiformat (Dex-Format) ist in Segmente unterteilt, deren Reihenfolge zwingend vorgegeben ist (siehe Details in [6]).

In Abbildung 2 zeigen wir ein konkretes Beispiel eines Header-Segmentes: Die nummerierten Kästchen sind wie folgt zu interpretieren: (1) "dex?035?": Magische Zahl und Version; (2) 32-Bit CRC Checksumme aller Bytes mit Ausnahme der ersten 12; (3) Länge der Datei in Bytes; (4) Länge des Headers in Bytes; (5) Little-Endian CPU (die umgekehrte Reihenfolge der Bytes würde eine Big-Endian CPU voraussetzen); (6) Startadresse des Segments string_ids; (7) Startadresse des ersten Bezeichners in der Tabelle string_id_item.

Abbildung 2: Beispiel eines konkreten Header-Segmentes einer Dex-Datei.
Abbildung 2: Beispiel eines konkreten Header-Segmentes einer Dex-Datei.

Während die einzelnen Bytecode-Dateien (.class) eines für die Standard JVM kompilierten Java-Programmes üblicherweise in einem (komprimierten) Java-Archiv (.jar) zusammengefasst werden, so braucht es für die DVM kein zusätzliches Archiv-Format, da das Dex-Format sowohl einzelne Klassen als auch eine beliebige Kollektion von Klassen definieren kann.

Das wichtigste Merkmal des Dex-Formats besteht darin, dass alle Strings zur Bezeichnung von Klassen, Methoden usw. nur einmal in der gesamten Datei gespeichert werden. Alle Wiederholungen werden konsequent gestrichen und nicht wie im Jar-Format für jede neue Klasse noch einmal im constant_pool Bereich definiert (Abbildung 3). Damit wird die Dateilänge einer Dex-Datei im Durchschnitt um 35% kürzer als diejenige einer äquivalenten, unkomprimierten Jar-Datei.

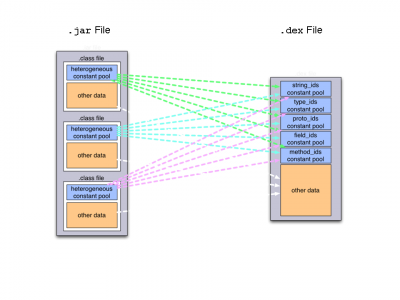

Abbildung 3: Das Dex-Format fasst alle heterogenen
Abbildung 3: Das Dex-Format fasst alle heterogenen

Da das Dex-Format Informationen für den Android Debugger (adb) codiert, werden diese im data-Segment mit dem DBG-Präfix speziell gekennzeichnet. Die Art und Weise wie diese Debug-Information definiert wurde, ist maßgeblich aus der DWARF Debugging Format Spezifikation übernommen worden [7]. Zum Beispiel wird die in dieser Spezifikation definierte LEB128-Codierung (eine variable Bit-Codierung für die Darstellung von ganzen Zahlen) stark benutzt, um so genannte encoded-value Elemente der Dex-Datei kompakt darzustellen.

Verifizierung und Optimierung von Dex-Dateien

Die Überprüfung (verify) der Dex-Dateien weicht sehr stark vom Standard Java-Verfahren ab. Der Grund liegt darin, dass Zygote mittels Memory-Mapping viele Klassen und Applikationen (so genannte boostrap classes) ins dalvik-cache-Verzeichnis lädt ohne dazu einen Class Loader zu bemühen. Dies bedeutet, dass die komprimierten Dex-Dateien nicht nur dekomprimiert, sondern vor dem Speichern auch einer Vorverifizierung unterzogen werden. Nach der Vorverifizierung aber noch vor der Speicherung optimiert das System die Dex-Dateien mit dexopt. Die neuen Dateien erhalten dadurch die Dateierweiterung .odex. Das Ganze dient auch dazu, die Android-Applikationen schneller starten zu können.

Zygote muss während der Vorverifizierung einige vernünftige Annahmen treffen, um nicht später mit dem Class Loader der DVM in Konflikt zu geraten [3]. Als Beispiel gehen wir von einer Applikation MyApp.apk aus, die eine eigene String-Klasse im Package java.lang unter dem Namen String definiert und somit in Konflikt mit der Standardklasse java.lang.String kommt. Grundsätzlich könnte man in der Vorverifizierungsphase annehmen, dass die echte Implementierung von java.lang.String bereits in den core.jar-Klassen definiert wurde. Somit könnte Zygote unser Programm MyApp.apk weiter überprüfen und am Ende noch optimieren.

Das ist nicht sehr klug, weil beim späteren Laden unserer Klasse in der DVM das System merken wird, dass etwas nicht in Ordnung ist. Daher wählt Dexopt eine bessere Strategie: Sobald eine Klassendefinition gefunden wird, die die gleiche Signatur einer früher vorverifizierten Klasse beinhaltet, stoppt Dexopt ohne jegliche Verifizierung beziehungsweise Optimierung vorzunehmen. Es ist dann die Aufgabe der DVM diese Klassendefinition zu verifizieren. Der Verifikationsprozess in der DVM soll dabei strikt achten, dass alle Referenzen zu den Klassen entweder in unserer Applikation oder in einer früheren bootstrap.apk vorhanden sind, um zu vermeiden, dass ein benutzerdefinierter Class Loader zum Beispiel eine neue Version der core.jar-Klassen (vielleicht mit einem Virus-Programm bestückt!) laden kann.

Neben der Lösung des eben beschriebenen Problems soll Dexopt weitere Checks durchführen [3]. So soll sichergestellt werden, dass (i) nur legale Dalvik-Opcodes in den Methoden benutzt werden; (ii) move-exception als erste Instruktion in einem Exception Handler auftritt; (iii) move-result* nur unmittelbar nach einer invoke-* oder filled-new-array-Instruktion vorkommt und (iv) dexopt nur solche Rücksprünge auf den Stack verbietet, bei der eine new-instance-Instruktion auf eine nicht initialisierte Registerreferenz hinweist.

Viele weitere Standard-Checks einer JVM sind in der DVM ohne jegliche Bedeutung. Zum Beispiel hat die DVM keinen Operanden-Stack, daher ist eine Überprüfung desselben unnötig, und die Typen-Restriktion auf Referenzen im constant_pool fällt in einer DVM weg, weil kein solcher constant_pool in einer Dex-Datei spezifiziert ist.

Optimierungen innerhalb des Dex-Formats sind dagegen eine Besonderheit der DVM. Sie lassen sich wie folgt klassifizieren [2]:

  • Optimierungen, die Instruktionen und Daten auf 16-Bit ausrichten. Oft bedeutet dies das Einführen von Nop-Instruktionen im Code-Teil und das Auffüllen (Padding) der Datenbereiche bis die gewünschte Ausrichtung erreicht worden ist.
  • Das Ausschneiden (prune) von leeren Methoden.
  • Inline-Austausch von oft verwendeten Methoden mit direkten Aufrufen auf native Implementierungen. Anstatt virtuellen Methodenaufrufe via invoke-virtual* und über einen Methodenindex zu tätigen, werden Instruktionen wie invoke-quick verwendet, die effizienter auf absolute Adressen in einer Sprungtabelle (vtable) via Index zugreifen.
  • Daten (zum Beispiel Hash-Werte) im Voraus berechnen, um diese Berechnungen in der DVM zu vermeiden.

Shared Memory und Garbage Collection

Im Allgemeinen klassifiziert jedes Betriebssystem den Speicher in vier Qualitätsklassen, die sowohl nach der Art seiner Allokation als auch nach der Art seiner Zugänglichkeit definiert sind:

  • Shared clean: Der Speicher ist allen Prozessen zugänglich (global). Da alle Android-Applikationen via fork() durch Zygote erzeugt werden, bedeutet dies, dass sie auf bestimmte Speicherregionen von Zygote zugreifen können. Clean bezeichnet die Art wie Zygote diese gemeinsamen Speicherregionen mit Informationen gefüllt hat. In diesem Fall benutzt Zygote mmap(...) für schnelles Laden/Löschen eines binären Speicherabbildes durch das Betriebssystem (Memory-Mapping).
  • Shared dirty: Wie "shared clean" aber die Allokation/Freigabe erfolgt mit malloc(...) und free(...), was langsam und von jeder Applikation abhängig ist.
  • Private clean: Hier bedeutet private prozessspezifisch. Beispiel: Lokale Aufbewahrung der spezifischen Dex-Dateien jeder einzelnen Android-Applikation, die mit mmap(...) zugewiesen worden sind.
  • Private dirty: Wie "private clean" aber die Allokation/Freigabe erfolgt mit malloc(...) und free(...). Beispiel: Applikations-Heap .

Diese Speicherklassifizierung ist eine Grundvoraussetzung für die sparsame Speicherverwaltung, wenn Zygote mehrere Android-Applikationen starten soll. Die Devise lautet dabei: Möglichst viele initialisierte Klassen im Voraus in globale (shared) Speicherbereiche zu laden, um den memory footprint aller Applikationen so gering wie möglich zu halten.

Tatsächlich lädt Zygote eine mehr oder weniger geschickt gewählte Mischung von Java-Klassen im Voraus in einen globalen Speicherbereich, damit mehrere Applikation diese Klassen gemeinsam benutzen können, ohne selber lokal Platz dafür zu verbrauchen, und um das Starten der eigentlichen Android-Applikationen zu beschleunigen.

Die erwähnte Mischung von Java-Klassen soll nicht nur für möglichst viele Anwendungen nützlich sein, sondern auch während der Lebensdauer der Applikationen beinahe unverändert bleiben. Um dieses Ziel zu erreichen, bildet Zygote zwei Speicherbereiche: Einen Shared-Dirty-Bereich (aber read only) für das Speichern der Dex-Strukturen und einen ebenfalls Shared-Dirty-Heap-Bereich, worin die Klassenobjekte realisiert werden und allen anderen Applikationen zur Verfügung gestellt werden. Dieser Zygote-Heap soll aber möglichst selten verändert werden. Wenn eine Applikation ein Klassenobjekt vom Zygote-Heap referenziert, wird dieses Objekt in den eigenen (private dirty) Heap kopiert (copy on write). Ein dritter Bereich (shared clean) beinhaltet alle Dex-Dateien der so genannten Kernbibliotheken, die in core.jar definiert worden sind.

Wenn eine Applikation Pakete aus diesem Bereich benötigt, werden die beiden bereits diskutierten Shared-Dirty-Speicherbereiche entsprechend erweitert. Die Abbildung 4 zeigt noch einmal die Zusammenhänge zwischen den globalen Speicherbereichen von Zygote und denjenigen einer beliebigen Android-Anwendung.

Abbildung 4: Zusammenhang zwischen den globalen (shared) Bereichen von Zygote und denjenigen einer beliebigen Android-Applikation.
Abbildung 4: Zusammenhang zwischen den globalen (shared) Bereichen von Zygote und denjenigen einer beliebigen Android-Applikation.

Das Zusammenspiel zwischen shared Speicherbereichen von Zygote und Android- Applikationen setzt der Funktionalität eines garbage collectors (GC) einige Grenzen. Dazu ist wichtig zu bemerken, dass der Dalvik GC ein gewöhnliches Mark-and-Sweep-Verfahren benutzt. Die Markierungsbits (die Information, ob Objekte noch am Leben sind) können beim Mark-and-Sweep-Verfahren entweder zusammen mit den Objekten im Heap oder in einem vom Heap getrennten Speicherbereich aufbewahrt werden. Die Verwendung eines getrennten Speicherbereichs ist für Dalvik die einzige Lösung, welche der Heap-Verwaltung in der komplexen Symbiose zwischen Zygote und Android-Applikation gerecht werden kann.

Wie bereits erwähnt, sollen Daten auf dem Zygote-Heap selten verändert werden, da sie für möglichst viele verschiedene Applikationen gelten sollen. Daher wird vorzugsweise eine externe (globale) Struktur für die Aufbewahrung der Markierungsbits eingesetzt. Sie ermöglicht auch die Unterscheidung zwischen allgemeinen shared Objekten und Objekten, die die Applikation selber instanziert hat. Der GC soll nur im Heap der Applikation schalten und walten; Objekte im Shared-Bereich werden (wenn überhaupt) nur von einem speziellen GC von Zygote eingesammelt und eventuell gelöscht, nachdem alle GCs der Applikationen nach einem vollständigem Sweep-Vorgang gestoppt wurden (Abbildung 4).

Das Android Linux-Betriebssystem benutzt die Funktionen ashmem_create_region(...) und ashmem_set-prot_region(...), um die Speicherbereiche für die Markierungsbits als anonyme Shared-Speicheregionen zwischen Prozessen zu definieren. Man beachte, dass über diese Bereiche von Android Linux-Kernfunktionen gelöscht werden können. Dies ist freilich notwendig, damit der GC von Zygote seine Arbeit verrichten kann.

Dalvik JIT Compiler

Dank der grossen Effizienz der Dalvik VM, wird durchschnittlich nur etwa 1/3 der Ausführungszeit einer Android-Applikation im Interpreter verputzt. Im Klartext bedeutet dies, dass 2/3 der Zeit bereits ohne JIT ausschliesslich durch die Bearbeitung von ARM-Maschinenbefehlen ohne Intervention des Interpreters verbracht werden [8]. Trotzdem liegt wohl der wichtigste Grund zur Einführung eines JIT-Compilers in der relativen Langsamkeit des ARM-Prozessors – insbesonders für Applikationen wie Spiele, die viele graphischen Resourcen beanspruchen.

Grundsätzlich werden JIT-Compiler nach zwei Kriterien klassifiziert: (i) Wann soll der JIT-Compiler aktiv werden? (ii) Auf welche Programmeinheit soll er wirken (Granularität)?

Der Dalvik-JIT nimmt die meist benutzte Spur von Dalvik-VM-Opcodes innerhalb einer Methode als kleinste Einheit für den JIT-Prozess (trace level granularity). Diese Wahl garantiert einen kleinen Speicherplatzbedarf und ermöglicht doch einige einfachen lokalen Optimierungen einzuschalten.

Die erste Frage ist auch damit implizit beantwortet, weil die Trace-Level-Granularität nur zur Zeit der Dalvik-Opcode-Interpretation funktionieren kann. Als kurze Traces sehr geeignet sind zum Beispiel Schleifen, auf die übrigens knifflige Optimierungen wie Invariant Code Motion, Induction Variable Optimization und Register Promotion ausgelebt werden können [8]. Die optimierten Spuren von Maschinenbefehlen werden dann in den translation Cache zwischengespeichert, aus dem der Dalvik-Interpreter nach Bedarf dem Prozessor direkt die weitere Bearbeitung überlässt.

Fazit

Dieser Übersichtsartikel zeigte einige der Hindernisse auf, die das Google-Team überwinden musste, um die volle Kompatibilität mit dem Java SDK 1.5 zu bewahren ohne jedoch die Sun-Spezifikation der JVM einzuhalten. Dieser Bruch ist Google nicht nur sehr gut gelungen, sondern hat auch neue Ideen in der Java-Community ausgelöst, um die Sun 1-Byte-JVM endlich an die Realitäten der heutigen HW anzupassen.

Den heimlichen Wunsch des Google-Entwicklungsteams, dass die Dalvik-VM so gut arbeite, dass sie keine Just-In-Time-Kompilierung benötigt, hat die Android-Praxis wiederlegt. Google hat diesen Gedanken deshalb ab Android 2.2 fallengelassen und die Android Native Libraries (die eine bessere Einbindung von C-Programmen in Android-Java-Programme erlaubt) in einem NDK gebündelt. Zudem haben die Entwickler die Dalvik-VM um einen JIT-Kompiler erweitert. Somit erreicht die Android-Plattform 2.2 eine technische Reife und Stabilität, die sie für professionelle Entwickler äußerst attraktiv macht.

IMVS Fokus Report

Dieser Artikel ist eine überarbeitete und aktualisierte Version eines Aufsatzes des gleichen Authors, der ursprünglich im IMVS Fokus Report 2009 der Fachochschule Nordwestschweiz erschien.

Infos

  1. Agesen, O., Detlefs, D. Finding References in Java Stacks. OOPSLA97 Workshop on Garbage Collection and Memory Management, October 1997.
  2. The Android Open Source Project, Dalvik Optimization and Verification With dexopt, 2008: http://github.com/android/platform_dalvik/blob/c1b54205471ea7824c87e53e0d9e6d4c30518007/docs/dexopt.html.
  3. The Android Open Source Project, Dalvik Bytecode Verifier Notes, 2008 http://github.com/android/platform_dalvik/blob/c1b54205471ea7824c87e53e0d9e6d4c30518007/docs/verifier.html.
  4. Bernstein, D. Dalvik VM Internals. IO-Google Conference, May 29th, 2008.
  5. Gosling, J. Java Intermediate Bytecodes. ACM SIGPLAN Workshop on Intermediate Representations, 111-118, 1995.
  6. The Android Open Source Project, Dalvik DEX Format 2008: http://android.git.kernel.org/?p=platform/dalvik.git;a=blob;f=docs/dex-format.html
  7. Eager, M. J.: Introduction to the DWARF Debugging Format, (2007) http://dwarfstd.org
  8. Buzbee, B., Cheng, B.; A JIT Compiler for Android’s Dalvik VM. Google I/O May 27th, 2010.
